YTK-F térdmozgató gép egyszerűsített használati utasítása

1. lépés – A gép előkészítése

• A térdhajlító gépet tegye egy stabil vízszintes felületre. Ez lehet ágy kanapé stb. A lényeg hogy a beteg ezen kényelmesen el tudjon helyzkedni.

2. lépés – A készülék személyre szabása

• A képen az L betűvel jelölt  pontok mutatják a combcsont hosszát. Ezt a távolságot mérje meg egy mérőeszközzel.

• Az 1.-es számmal jelölt gombokat lazítsa meg. Majd a lábtartó elemet az 5. számú gombokkal szintén lazítsa meg.

• A 3.-es számmal jelölt gombokat lazítsa meg. A korábban lemért combcsont hossz értéket állítsa be a 4. számmal jelölt skálán. Ezután húzza meg a 3. számú gombokat.

• A beteg helyezze be a lábát a gépbe úgy, hogy a lábfejtartó részbe kényelmesen helyezkedjen el a talp.

• A lábfejet rögzítse a képen látható két darab 2. számú tépőzárral.

• Végül az1. és 5. számú gombokat húzzuk meg.

3. lépés – A mozgatási paraméterek beállítása

• Nyomja meg az On/Off kapcsolót a gép bekapcsolásához.

• Nyomja meg a START/PAUSE gombot az indításhoz.

Ekkor az előzőleg használt beállításokkal elindul el a gép.

• ​​Nyomja meg a START/PAUSE gombot ahhoz  hogy megálljon a gép mozgása.

• ​​Nyomja meg az EXT gombot ahhoz hogy a nyújtás irányba induljon el a mozgatás.
• Nyomja meg az FLX gombot ahhoz hogy a hajlítás irányba induljon el a mozgatás.

• ​A nyújtási szög változtatásához nyomja meg az EXSTENSION ANGLE gombot,

​ezután vagy a FEL NYÍL  és vagy a LE NYÍL   gombokat 5 másodpercen belül nyomja meg, ahhoz hogy be tudja állítani a kívánt értéket, és újra nyomja meg az EXSTENSION ANGLE gombot, hogy fixálja a beállítást.

• ​A hajlítási szög változtatásához nyomja meg a FLEXION ANGLE  gombot,

ezután vagy a FEL NYÍL  és vagy a LE NYÍL  gombokat 5 másodpercen belül nyomja meg, ahhoz hogy be tudja állítani a kívánt értéket, és újra nyomja meg a FLEXION ANGLE gombot, hogy fixálja a beállítást.

​​

• A sebesség beállítása:

​A SPEED gomb megnyomásával a sebességet lehet beállítani majd a FEL NYÍL gomb megnyomása, majd újra a SPEED gomb a fixáláshoz.

• Az idő beállítása:

A TIME gomb megnyomásával az időt lehet beállítani majd a FEL NYÍL gomb megnyomása, majd újra a TIME gomb a fixáláshoz.

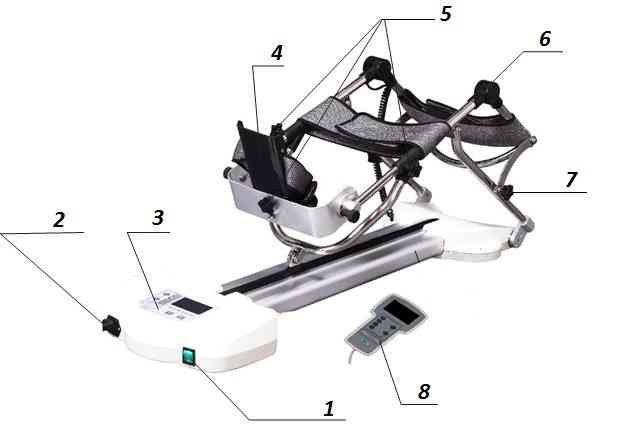

Az YTK-F térdmozgató gép a következő komponenseket tartalmazza

• 1 – KI/BE kapcsoló
• 2 – Hálózati csatlakozó
• 3 – Kijelző és vezérlő egység
• 4 – Lábtartó
• 5 – Lábszárhossz rögzítő
• 6 – Térd forgáspont
• 7 – Combhossz beállító
• 8 – Kézi vezérlő

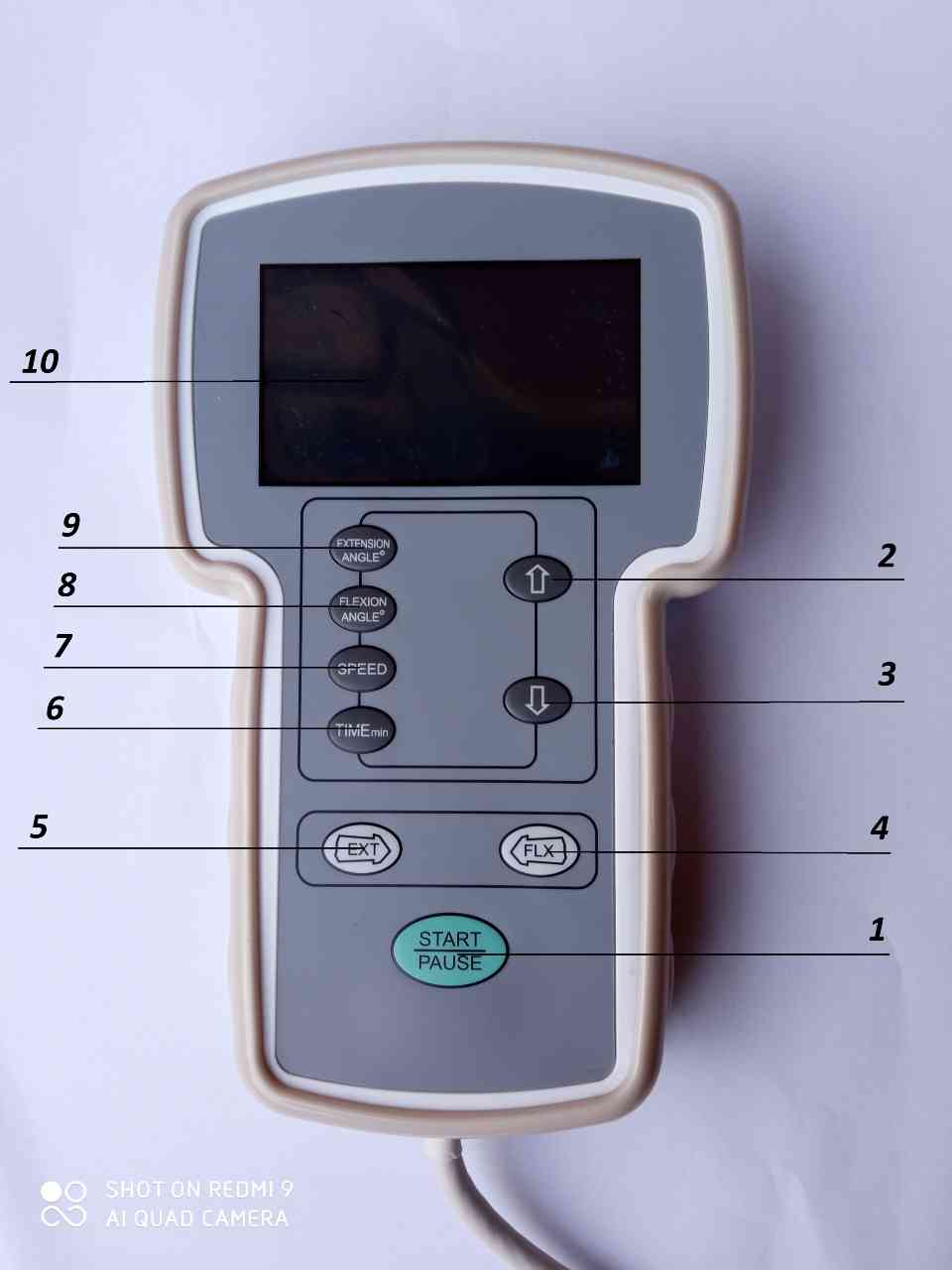

A kézi vezérlő részletes bemutatása:

1 . – START/PAUSE gomb

2 . – Növelés gomb

3 . – Csökkentés gomb

4. – FLX gomb – azonnali hajlítás irányba mozdítja a gépet (menet közbeni azonnali irányváltás)

5 . – EXT gomb – azonnali nyújtás irányba mozdítja a gépet (menet közbeni azonnali irányváltás)

6 . – TIME / idő beállítása

7 . – SPEED / sebesség beállítása

8 . – A hajlítási szög beállítása

9.  – A nyújtási szög beállítása

10. – Kijelző

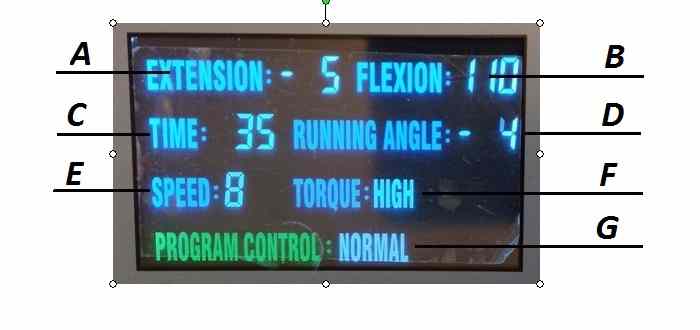

A kijelzőn megjelenő információk:

 A  • A nyújtási szöget mutatja

B • A hajlítási szöget mutatja.

C • Működési idő

D •  Futási szög

E  • Sebesség

F • Ellenállás

G • Program vezérlés
